功能一览表
型号
功能特性 | PMS-96A | PMS-963A | PMS-96V | PMS-963V | PMS-96F | PMS-96(3)P | PMS-96DE | PMS-96E | PMS-96HE |
| PMS-96AY | PMS-963AY | PMS-96VY | PMS-963VY | PMS-96FY | PMS-96(3)PY | PMS-96DYE | PMS-96EY | PMS-96H(F)YE |
| 测量参数 | 单相电流 | ■ |
|
|
|
|
|
|
|
|
| 三相电流 |
| ■ |
|
|
|
|
| ■ | ■ |
| 单相电压 |
|
| ■ |
|
|
|
|
|
|
| 三相电压 |
|
|
| ■ |
|
|
| ■ | ■ |
| 电网频率 |
|
|
|
| ■ |
|
| ■ | ■ |
| 三相(有功/无功功率、功率因数) |
|
|
|
|
| ■ |
| ■ | ■ |
| 单相(有功/无功电能) |
|
|
|
|
|
| ■ |
|
|
| 三相(有功/无功电能) |
|
|
|
|
|
|
| ■ | ■ |
| 谐波表/复费率仪表 |
|
|
|
|
|
|
|
| ■ / ■ |
| 选配功能 | R | □ | □ | □ | □ | □ | □ | □ | ■ | ■ |
| M | □ | □ | □ | □ | □ | □ | □ | □ | □ |
| DO | □ | □ | □ | □ | □ | □ | □ | □ | □ |
| DI | □ | □ | □ | □ | □ | □ | □ | □ | □ |
注：■—标配功能；□—选配功能

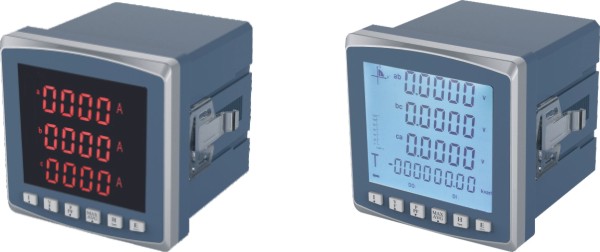

性能特点
该系列仪表采用交流或直流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板按键设置参数。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出； 或带开关量输入/输出，继电器报警输出等功能。

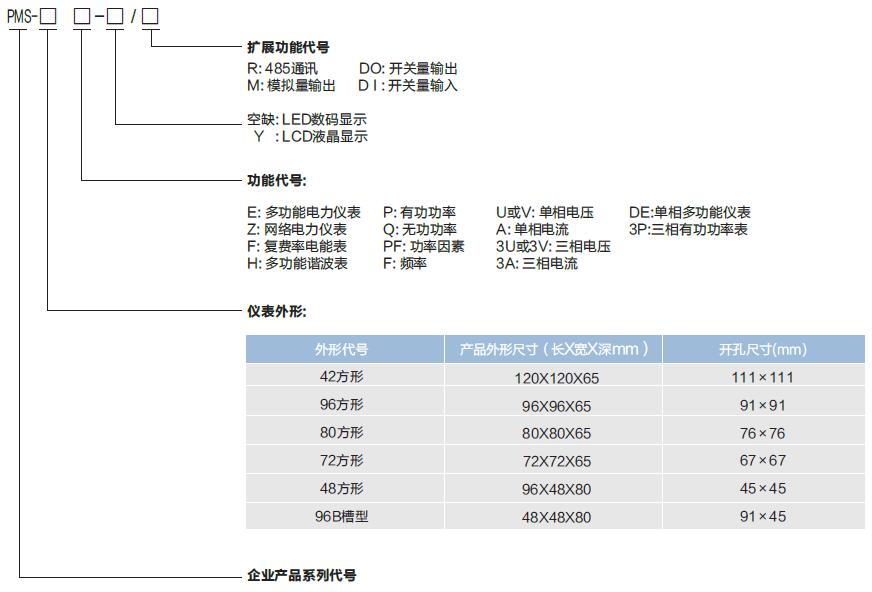

型号说明
