功能一览表
型号
功能特性 | PMS-80A | PMS-803A | PMS-80V | PMS-803V | PMS-80F | PMS-80(3)P | PMS-80DE | PMS-80E | PMS-80HE |
| PMS-80AY | PMS-803AY | PMS-80VY | PMS-803VY | PMS-80FY | PMS-80(3)PY | PMS-80DYE | PMS-80EY | PMS-80H(F)YE |
| 测量参数 | 单相电流 | ■ |
|
|
|
|
|
|
|
|
| 三相电流 |
| ■ |
|
|
|
|
| ■ | ■ |
| 单相电压 |
|
| ■ |
|
|
|
|
|
|
| 三相电压 |
|
|
| ■ |
|
|
| ■ | ■ |
| 电网频率 |
|
|
|
| ■ |
|
| ■ | ■ |
| 三相(有功/无功功率、功率因数) |
|
|
|
|
| ■ |
| ■ | ■ |
| 单相(有功/无功电能) |
|
|
|
|
|
| ■ |
|
|
| 三相(有功/无功电能) |
|
|
|
|
|
|
| ■ | ■ |
| 谐波表/复费率仪表 |
|
|
|
|
|
|
|
| ■ / ■ |
| 选配功能 | R | □ | □ | □ | □ | □ | □ | □ | ■ | ■ |
| M | □ | □ | □ | □ | □ | □ | □ | □ | □ |
| DO | □ | □ | □ | □ | □ | □ | □ | □ | □ |
| DI | □ | □ | □ | □ | □ | □ | □ | □ | □ |
注：■—标配功能；□—选配功能

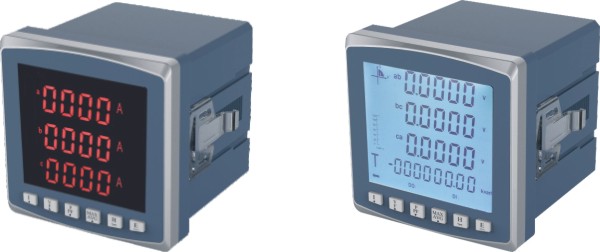

性能特点
该系列仪表采用交流或直流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板按键设置参数。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出； 或带开关量输入/输出，继电器报警输出等功能。
型号说明
