产品概述

导轨式多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型智能电能表。
 该系列仪表采用高清晰段式LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可通过RS485通讯接口与上位机实  现数据交换，极大地方便了用电自动化管理。
 该系列仪表具有体积小、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T17215、GB/T17883的各项技术要求。

产品规格

技术参数

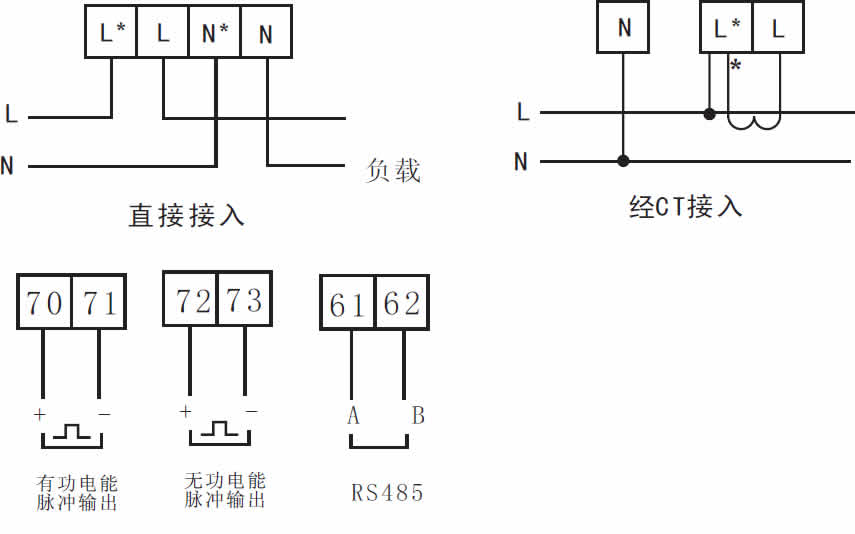

接线图：

该系列多功能电力仪表支持直接接入和经电流互感器CT接入两种接线方式

注：实际接线时请以仪表实物侧接线图为准，*表示流入端。
4.2 安装注意事项及方法

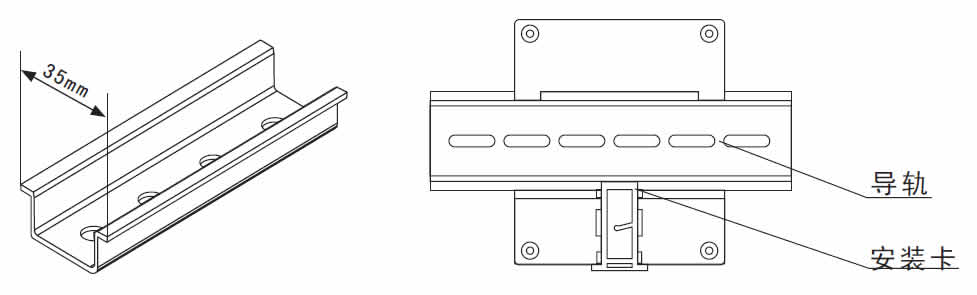

4.2.1 仪表应装在室内通风干燥的地方，采用35mm标准导轨方式安装
4.2.2 安装接线时应按照仪表实物侧面的接线图进行接线，最好用铜接线头接入。对于直接接入式仪表接线时应注意进线和出线方向，并将螺钉拧紧，避免因接触不良而引起仪表工作不正常：经电流互感器接入式的仪表接线时应注意电流互感器次级的极性。
